Stage Line L-Ray/1000 Sistema Line Array Stage Line

 Altavoz array para megafonía profesional (controlado por software DSP), activo, 1.000 W

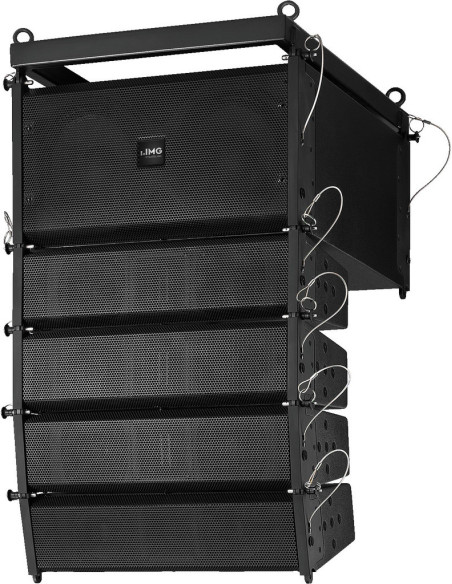

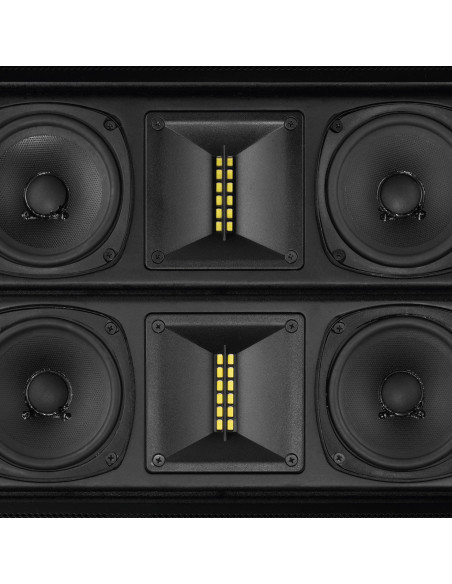

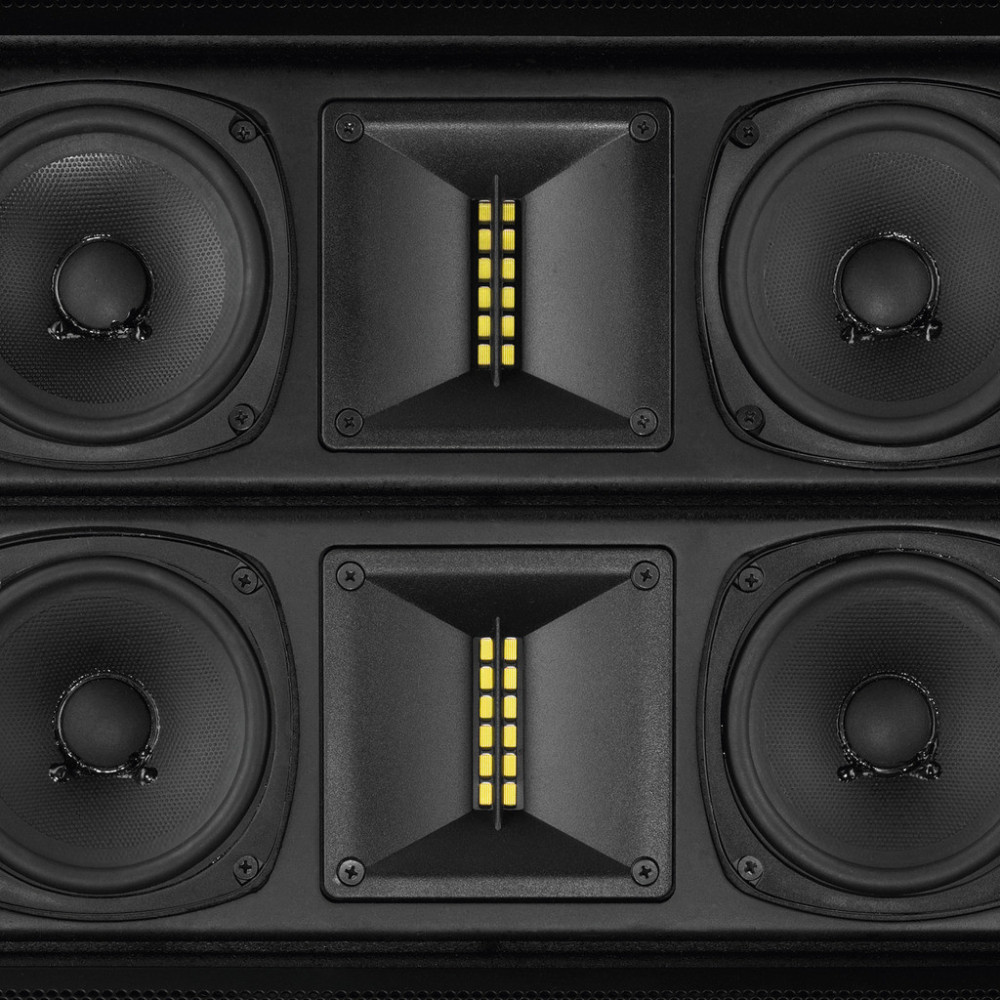

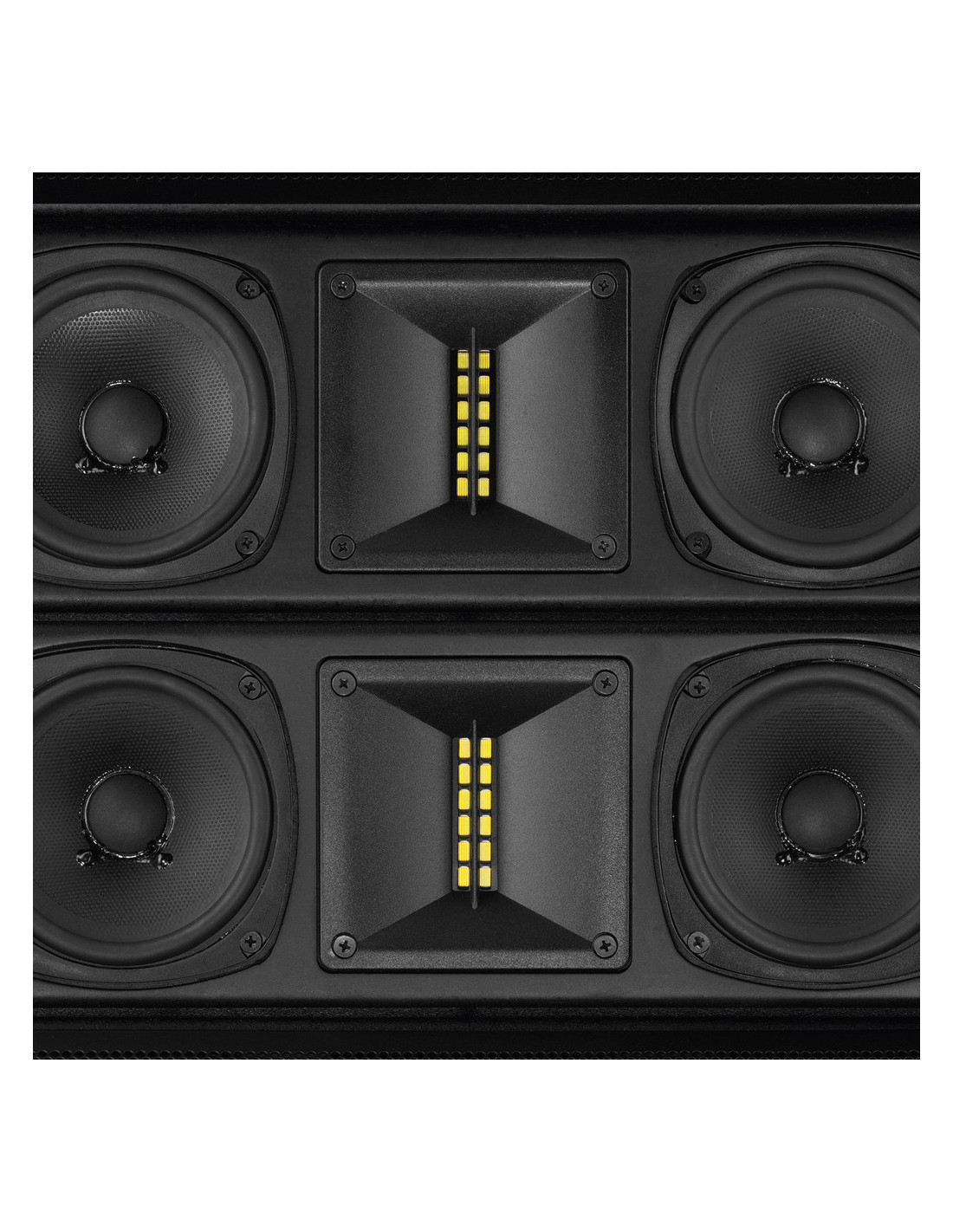

Un array compacto de gran potencia con cuatro altavoces de medios-agudos y un módulo de graves doble, cada sección con su propio amplificador de 350 W y software de control. La configuración del sistema se realiza mediante un ordenador, pero funciona de forma autónoma. Se entrega con un equipamiento amplio y variado para sistemas de montaje suspendido (Flyware). Los recintos de medios-agudos están equipados con dos altavoces de 10 cm (4") de gran rendimiento y un altavoz magnetostático para una reproducción perfecta y rica en detalles. Las características dinámicas son absolutamente convincentes y, además, la tonalidad del ajuste básico es muy agradable. A pesar de su tamaño compacto, el módulo de graves con dos altavoces de graves de 20 cm (8") ofrece una reproducción de graves sorprendentemente profunda y un nivel de estabilidad que solo se puede conseguir utilizando altavoces de graves especiales de gran potencia y una gran optimización del DSP.

El software permite realizar los siguientes ajustes (requisitos mínimos del sistema: PC con Windows, Win 98 o superior, con interfaz y unidad de CD).

    Ecualizador paramétrico (6 bandas)
    Filtros (pasa alto o pasa bajo hasta 36 dB/oct. con diversas características)
    Nivel
    Compresión y limitación
    Demora

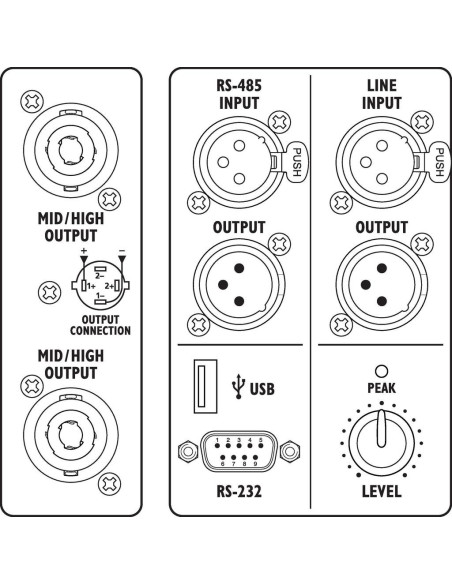

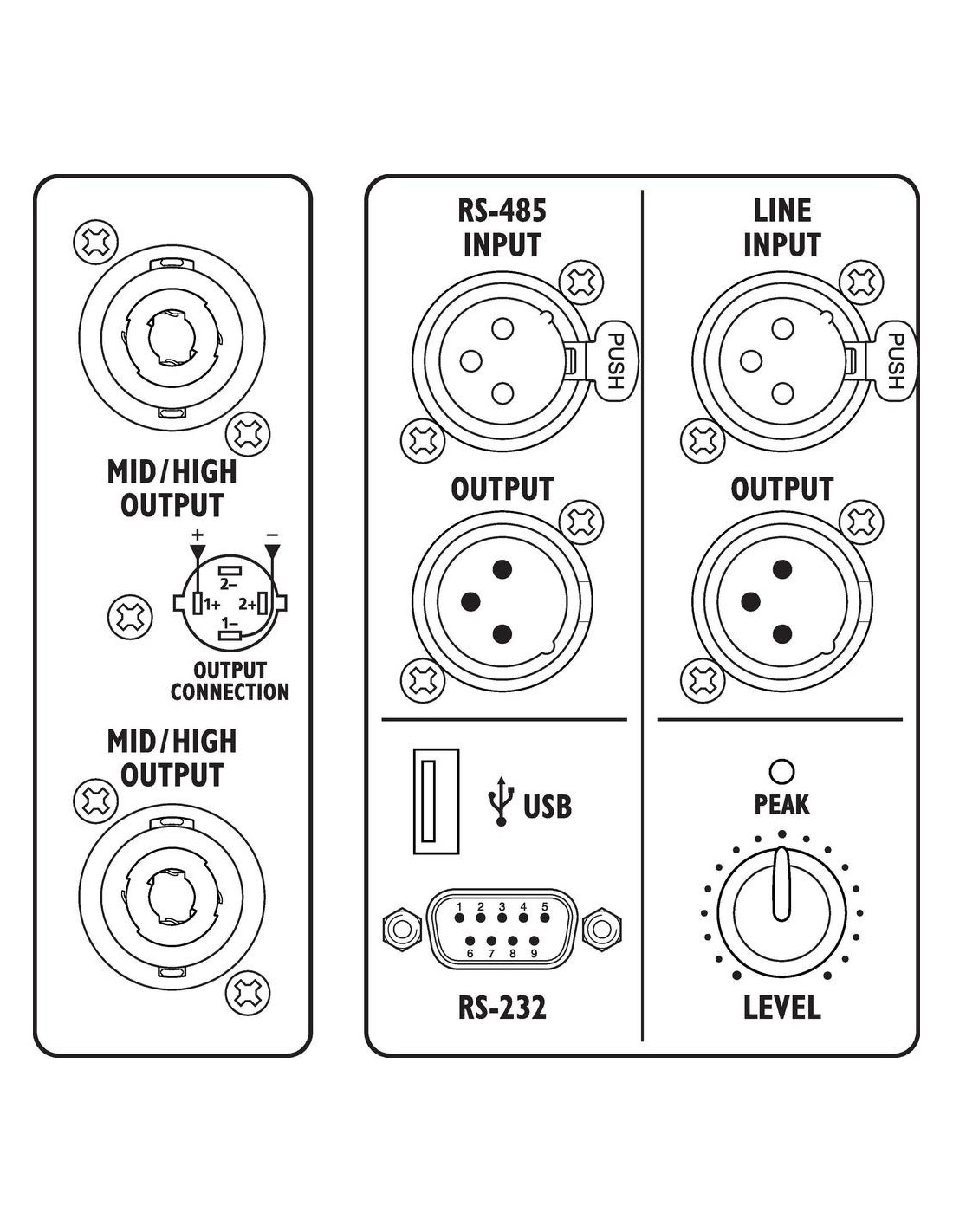

Pueden direccionarse hasta 10 sistemas L-RAY mediante un bus de datos RS-485. Con el convertidor USB/RS-485 opcional DA-70157 se puede conectar un PC o un portátil con interfaz USB a la interfaz RS-485.
¡En el momento de la entrega, el software del sistema se combina a una linealidad de base perfecta y se puede usar inmediatamente! A parte de esto, los ajustes del software son extremadamente fáciles de realizar y los expertos en sonido incluso pueden utilizarlo intuitivamente.

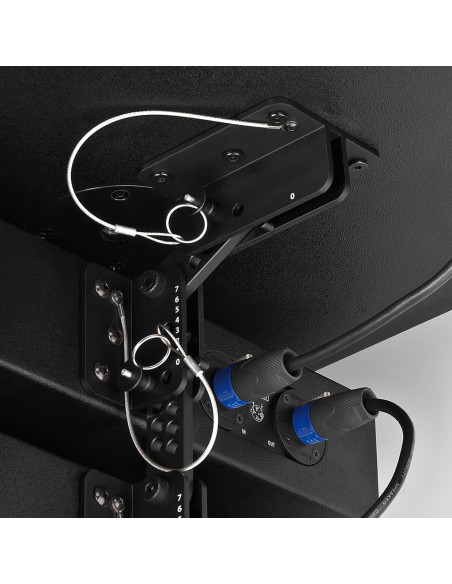

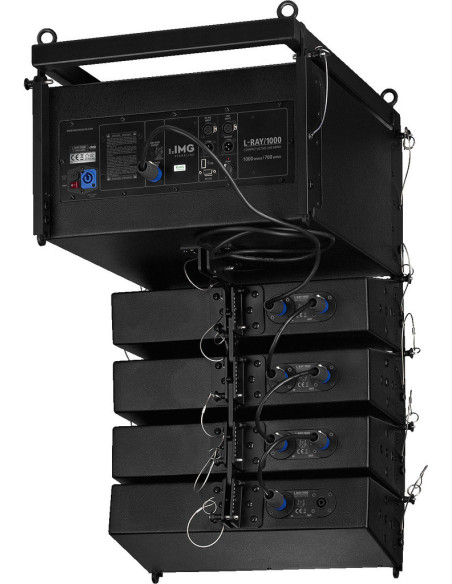

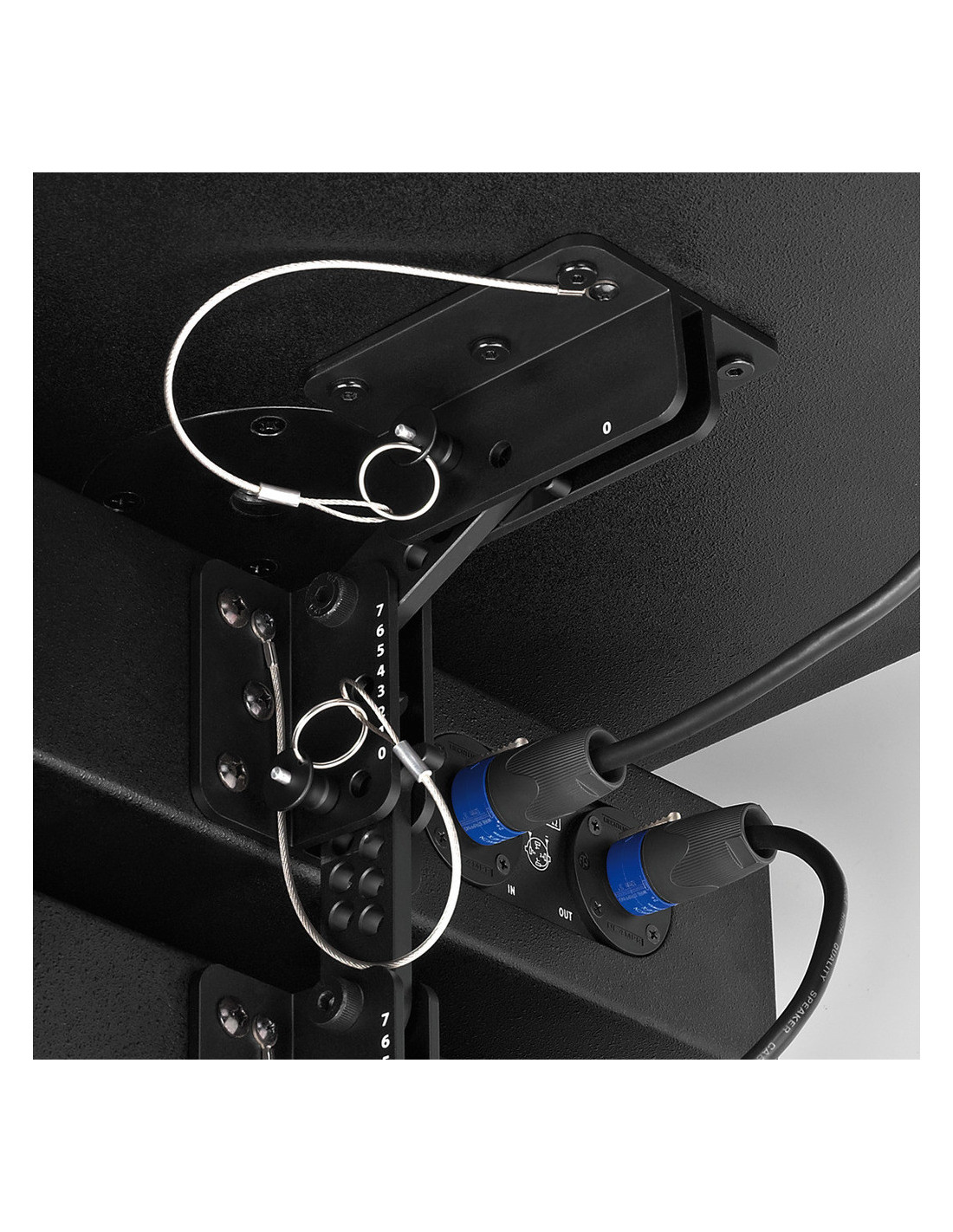

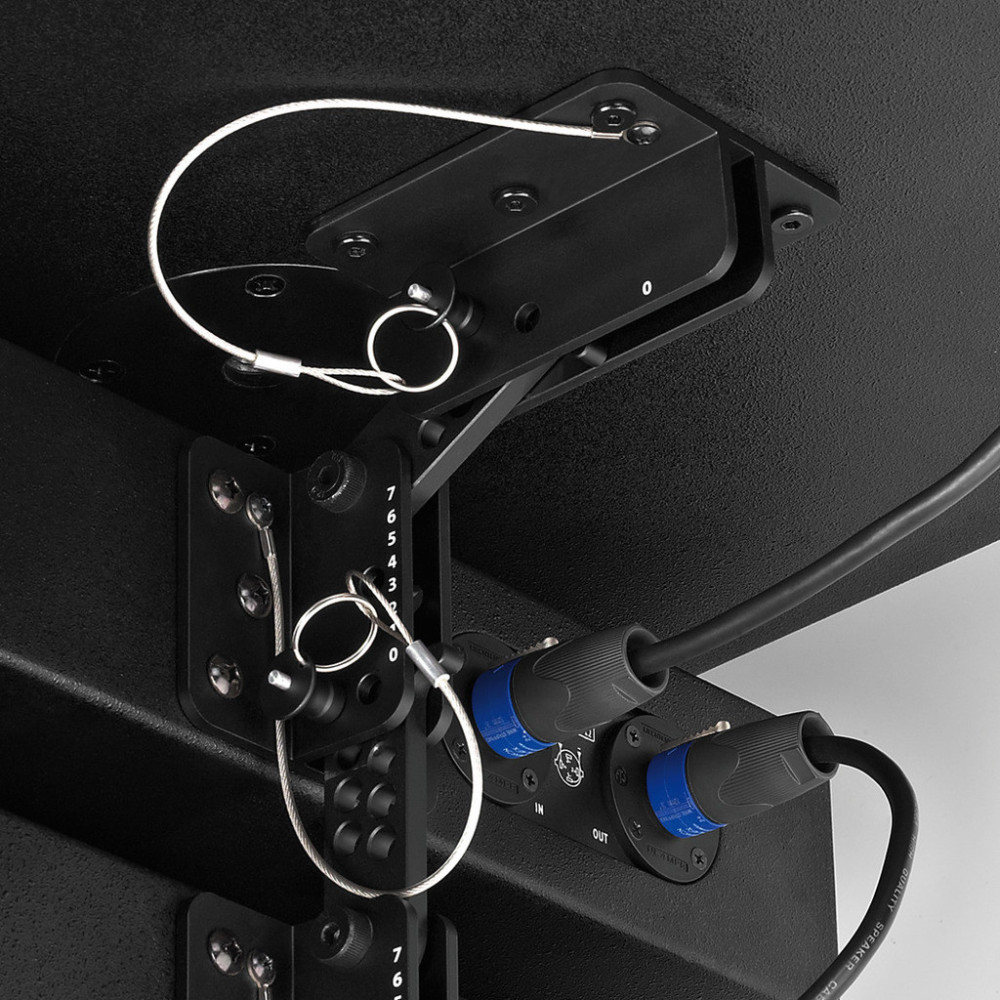

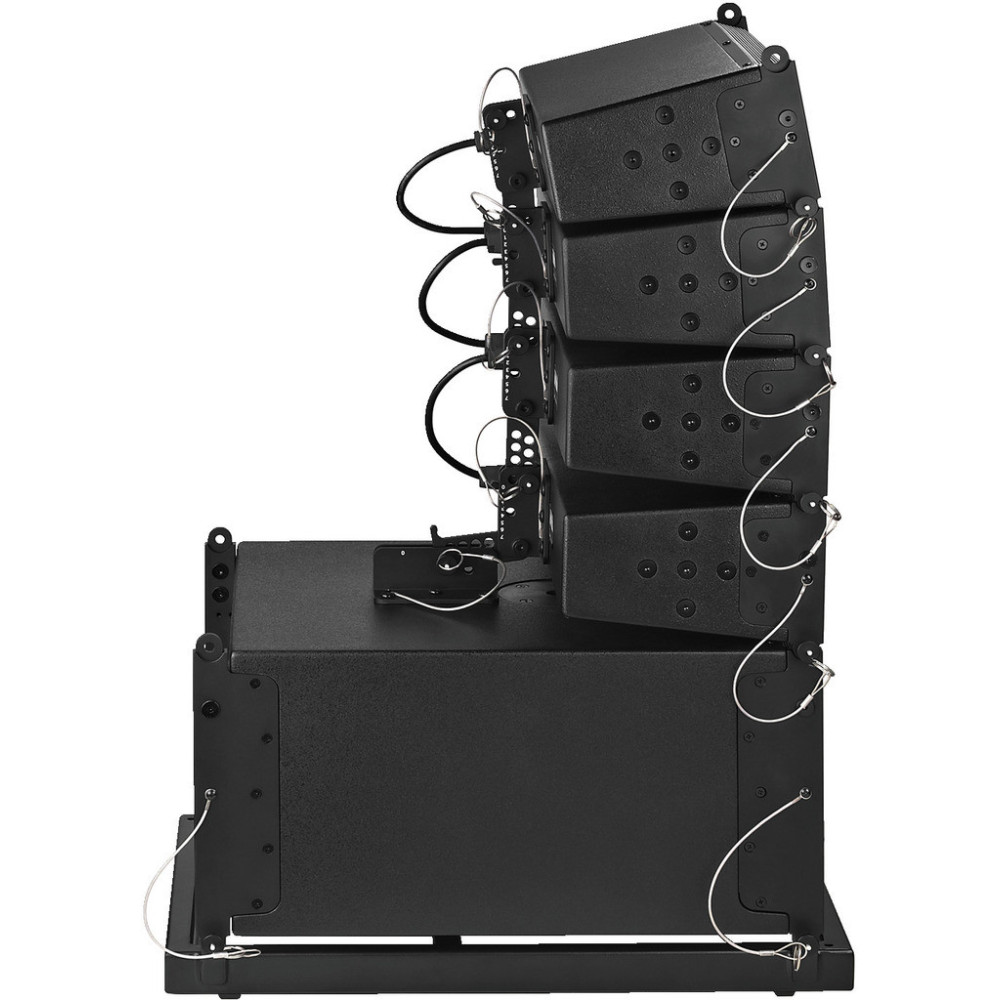

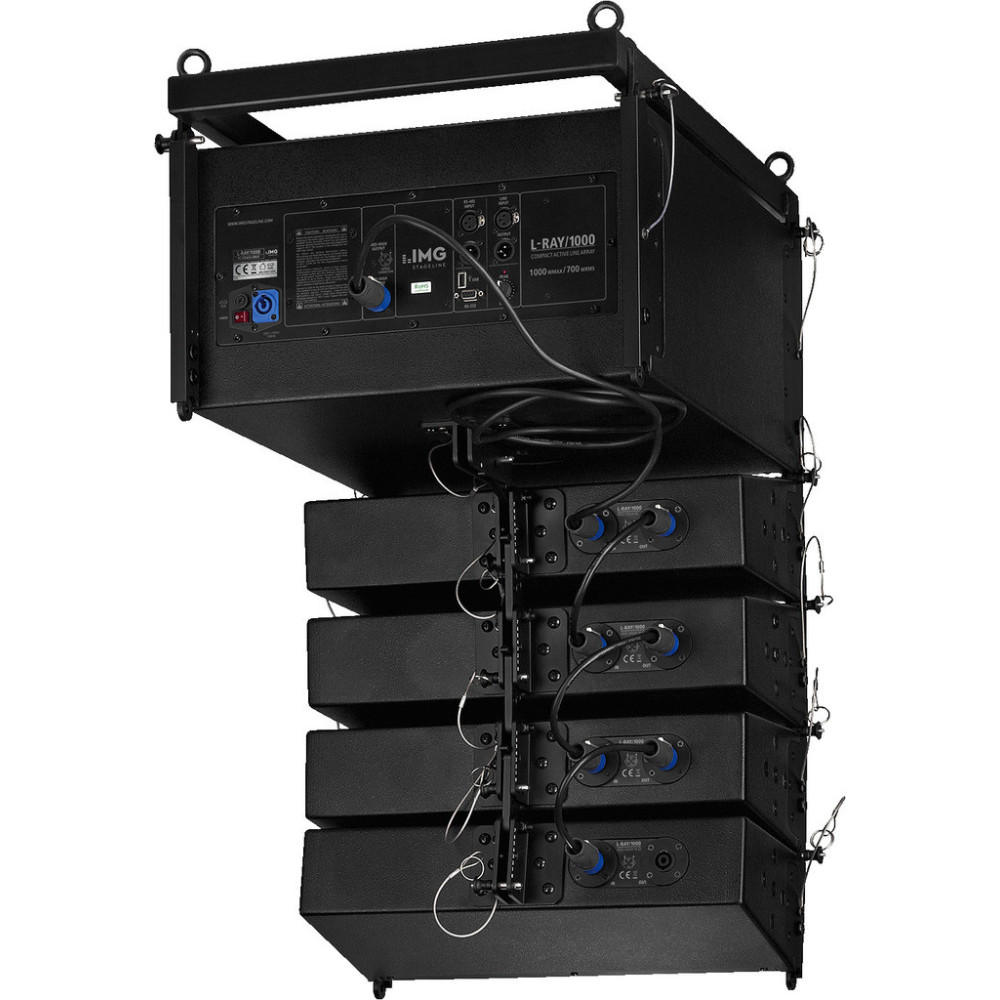

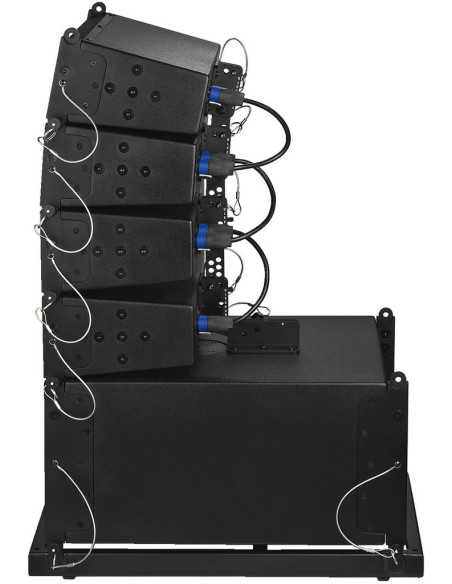

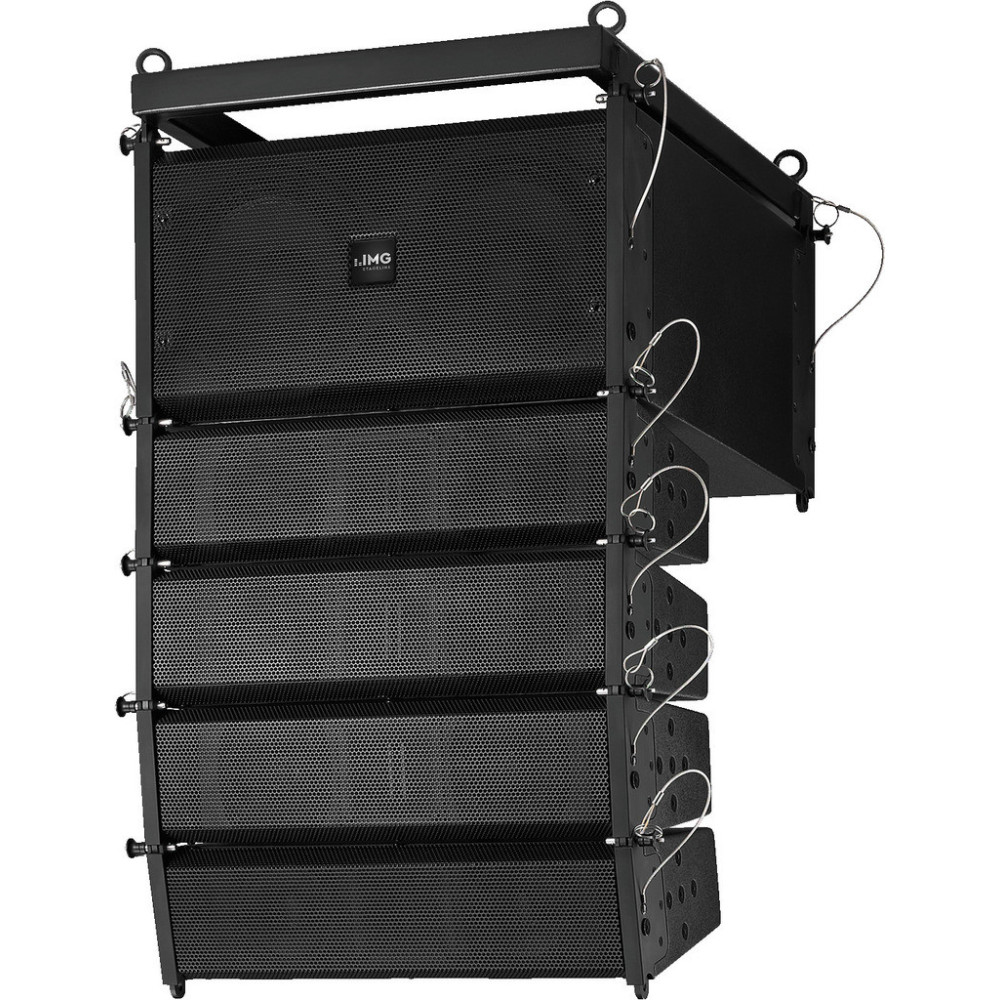

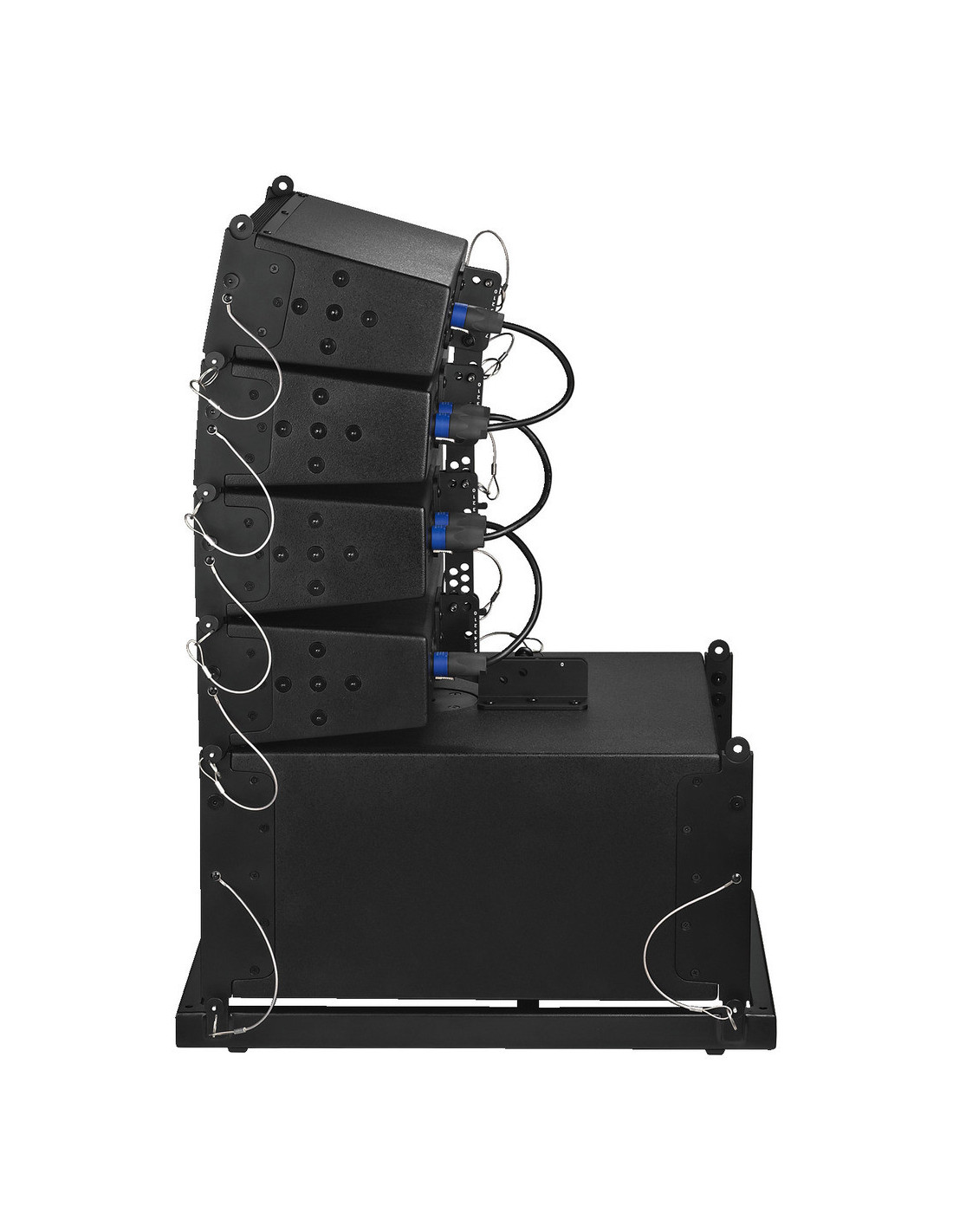

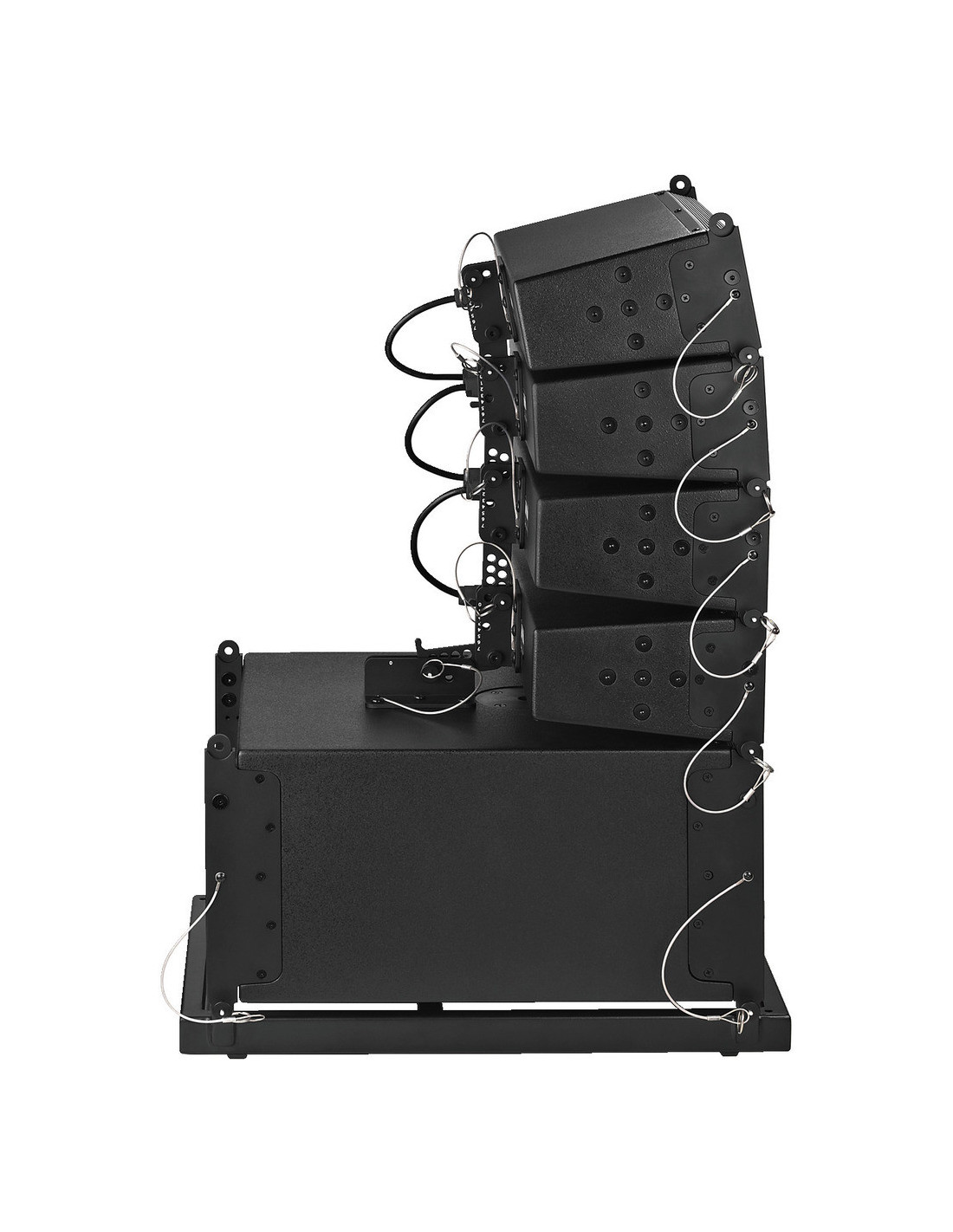

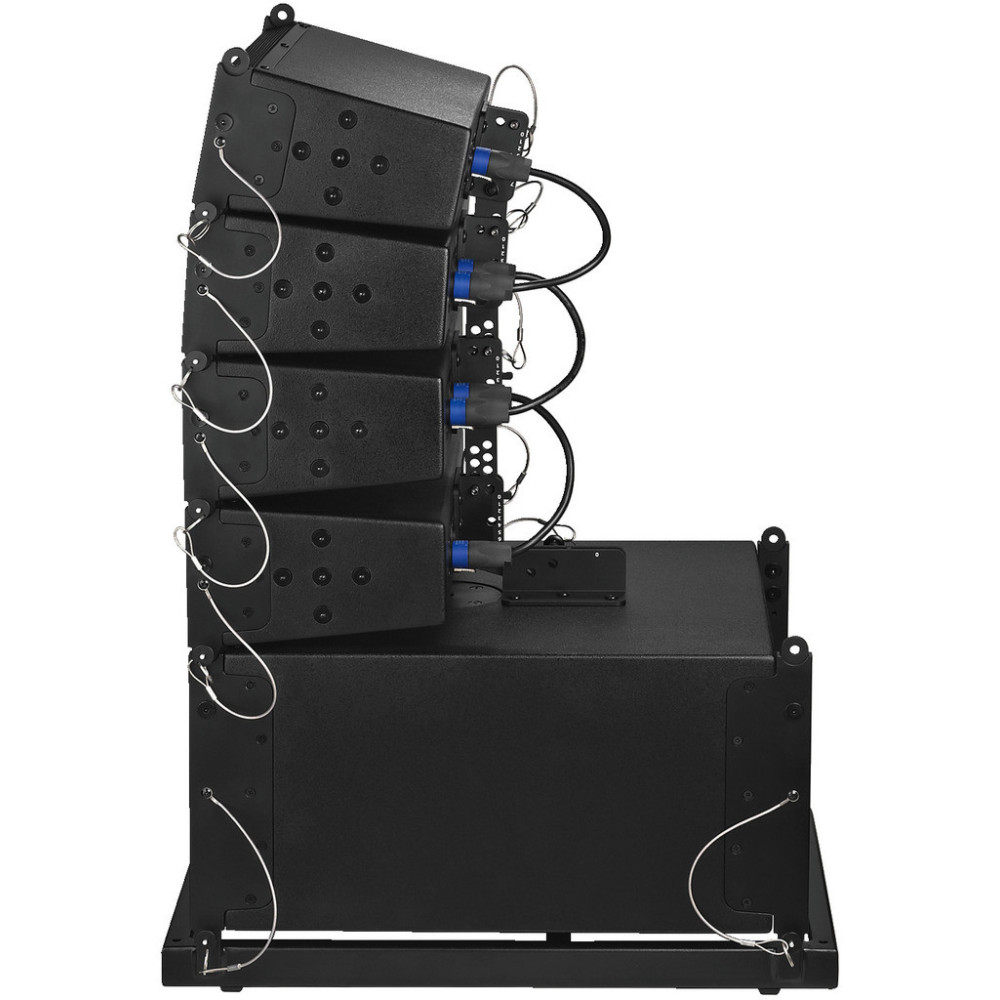

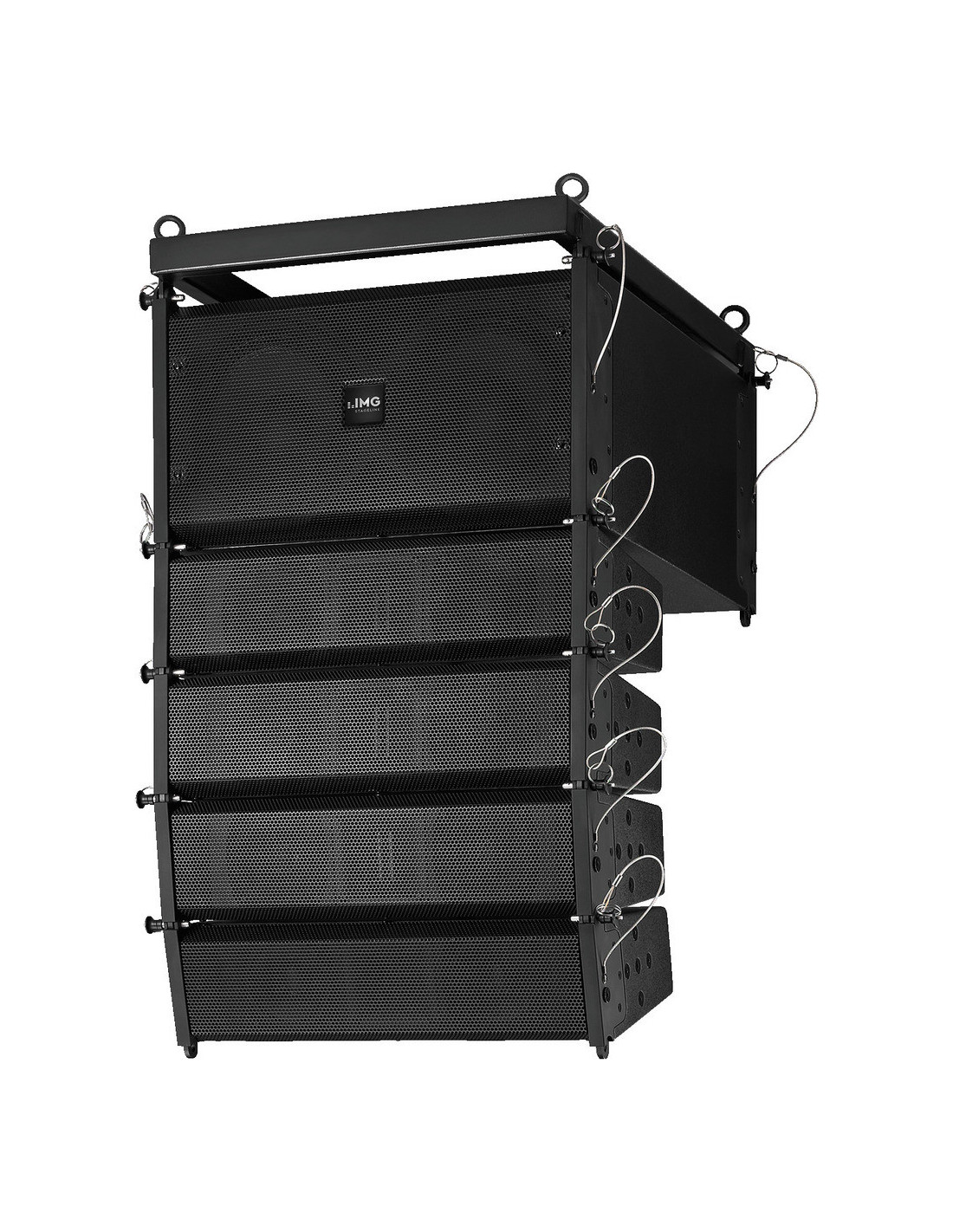

El sistema se entrega con un marco de montaje robusto que está adecuado para el montaje suspendido y para aplicaciones de pie o en escenario. Los elementos array se pueden curvar en niveles de 1º. Los componentes individuales se cierran con pernos de desenganche rápido. El marco de montaje también permite la instalación suspendida sólo de los elementos array, sin el subwoofer.

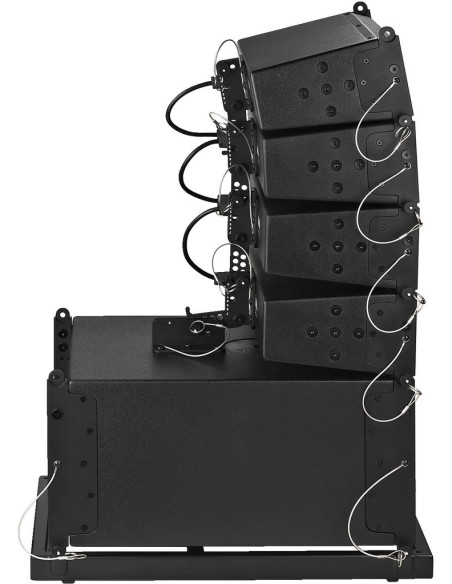

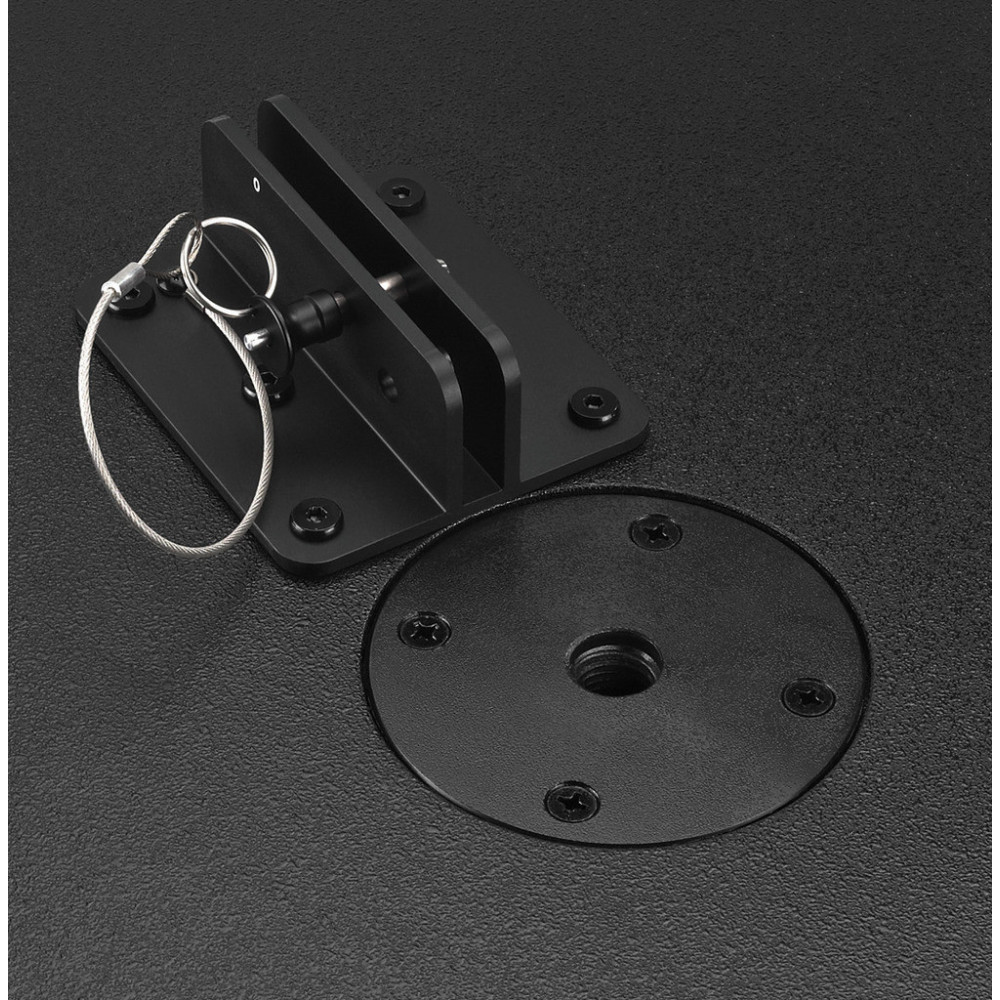

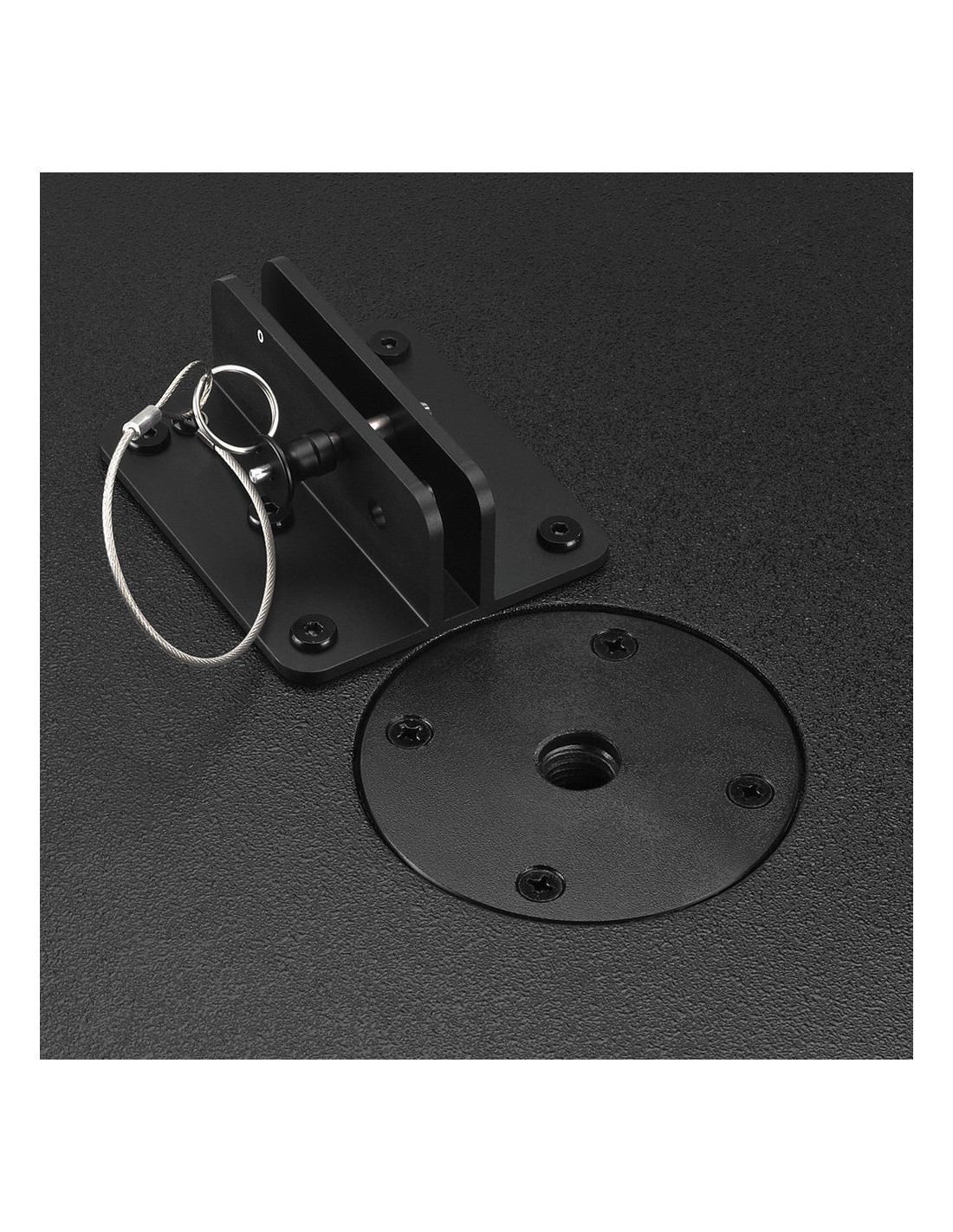

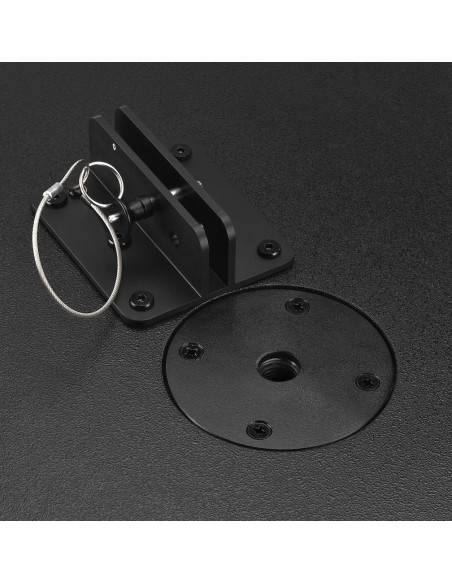

Además, los elementos array contienen una placa de conexión para un soporte, para montarlos en un pie. Con los accesorios LR-1000U y KM-21367, ambos disponibles opcionalmente, el sistema también permite una configuración de suelo. Para ello, el recinto subwoofer contiene una placa de montaje M20 oculta.

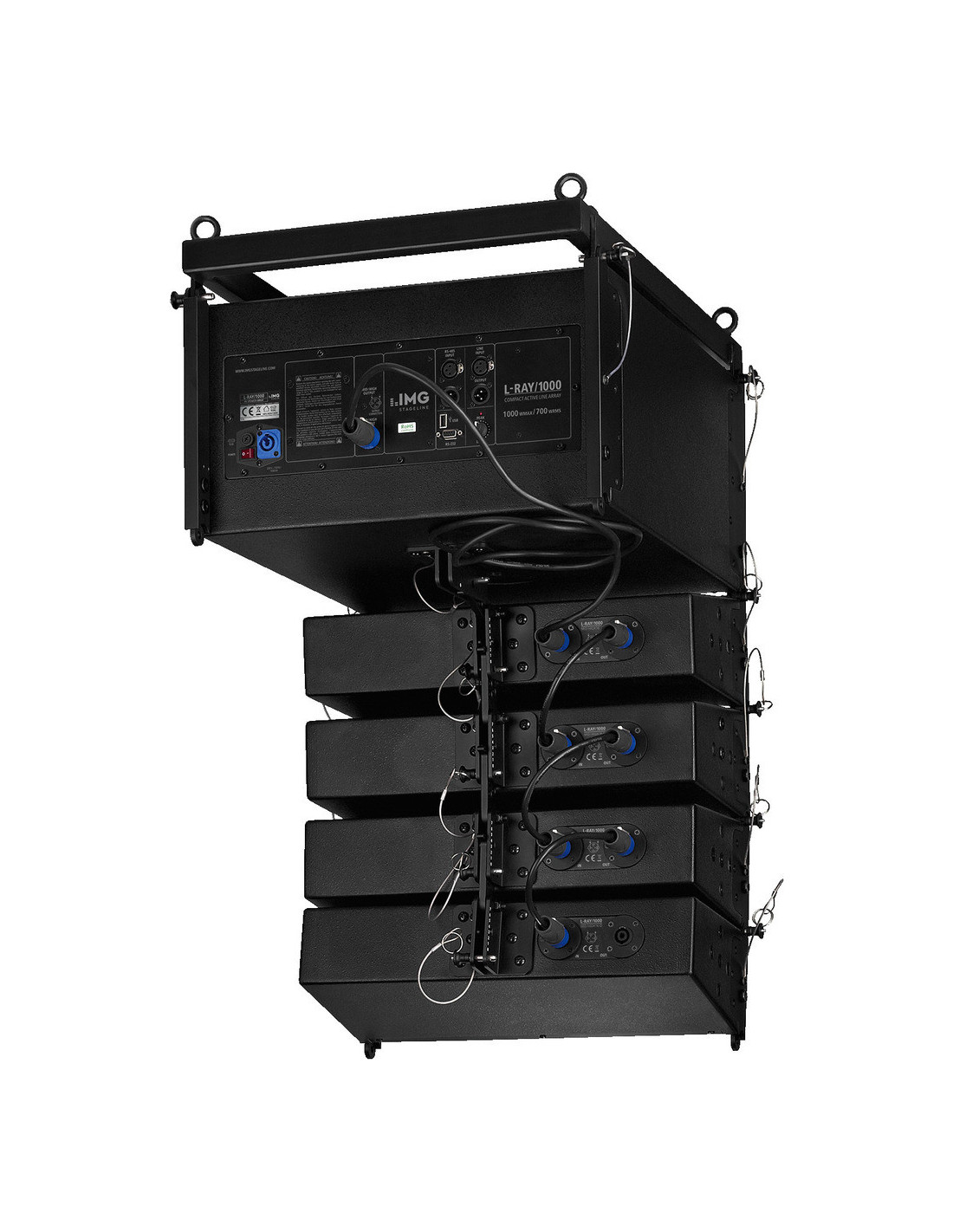

Los cables de altavoz con conexiones NEUTRIK SPEAKON vienen incluidos y permiten conectar los recintos entre sí y con el subwoofer.
La conexión a la corriente se hace mediante una toma POWERCON, cable de corriente entregado AAC-115P.
Los recintos de madera contienen rejillas y un revestimiento robusto.
Los sistemas L-RAY/1000 son una solución de muy alta calidad para cualquier aplicación en megafonía donde se necesite una tonalidad perfecta y una radiación total por toda la sala. Las ventajas del sistema tienen efecto sobretodo en instalaciones fijas en clubes y discotecas o en aplicaciones móviles en escenarios de tamaño medio. Para aplicaciones superiores, se recomienda agrupar varios L-RAY.

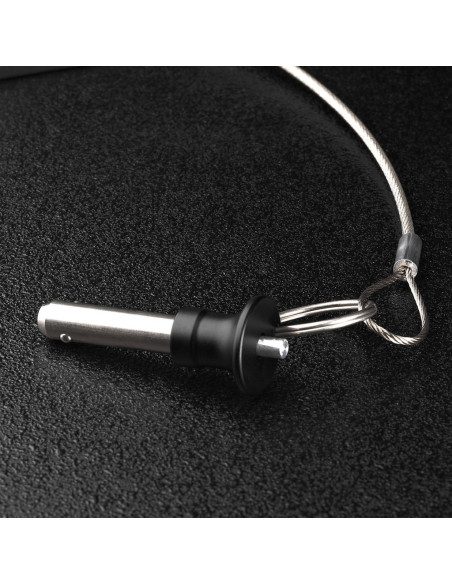

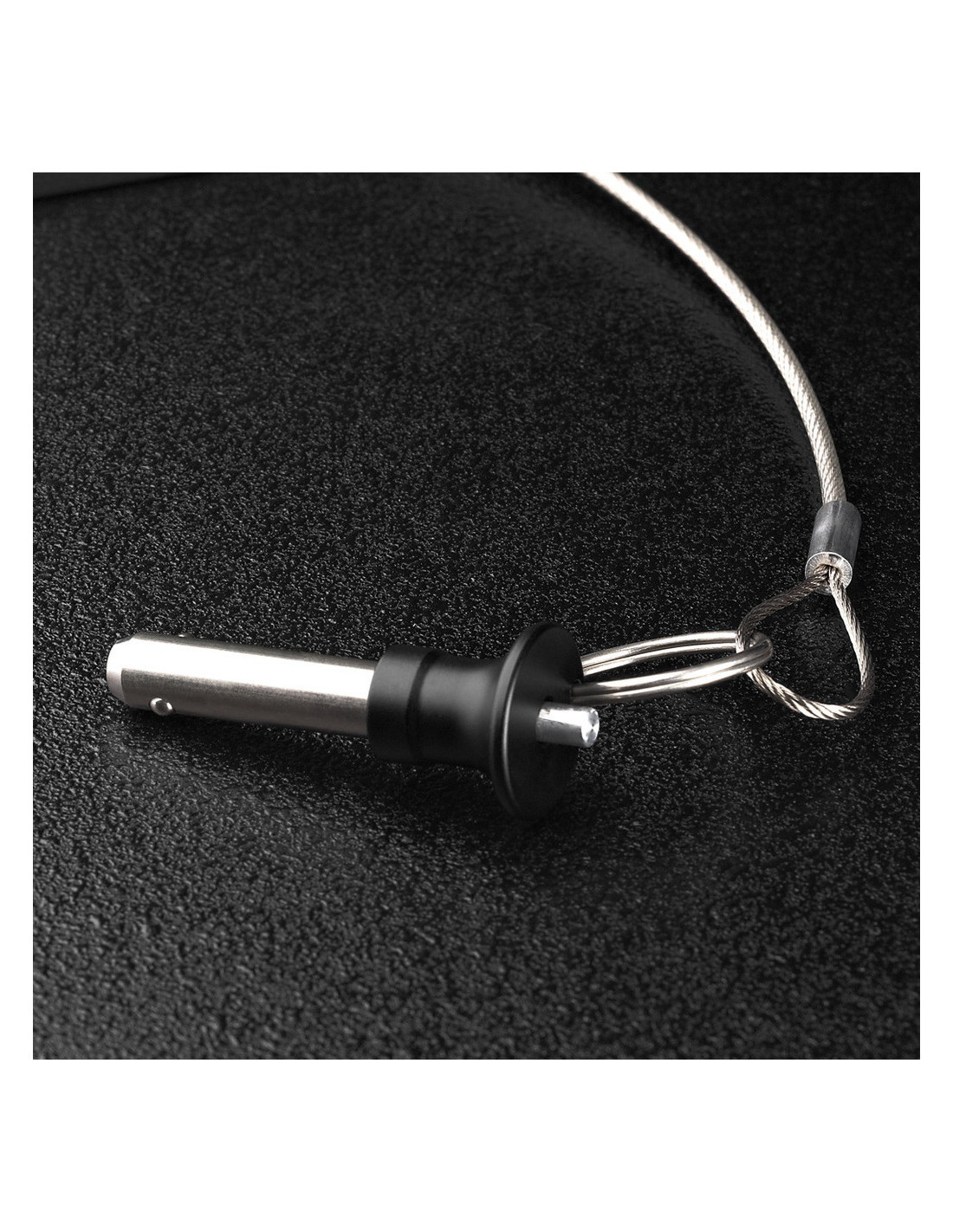

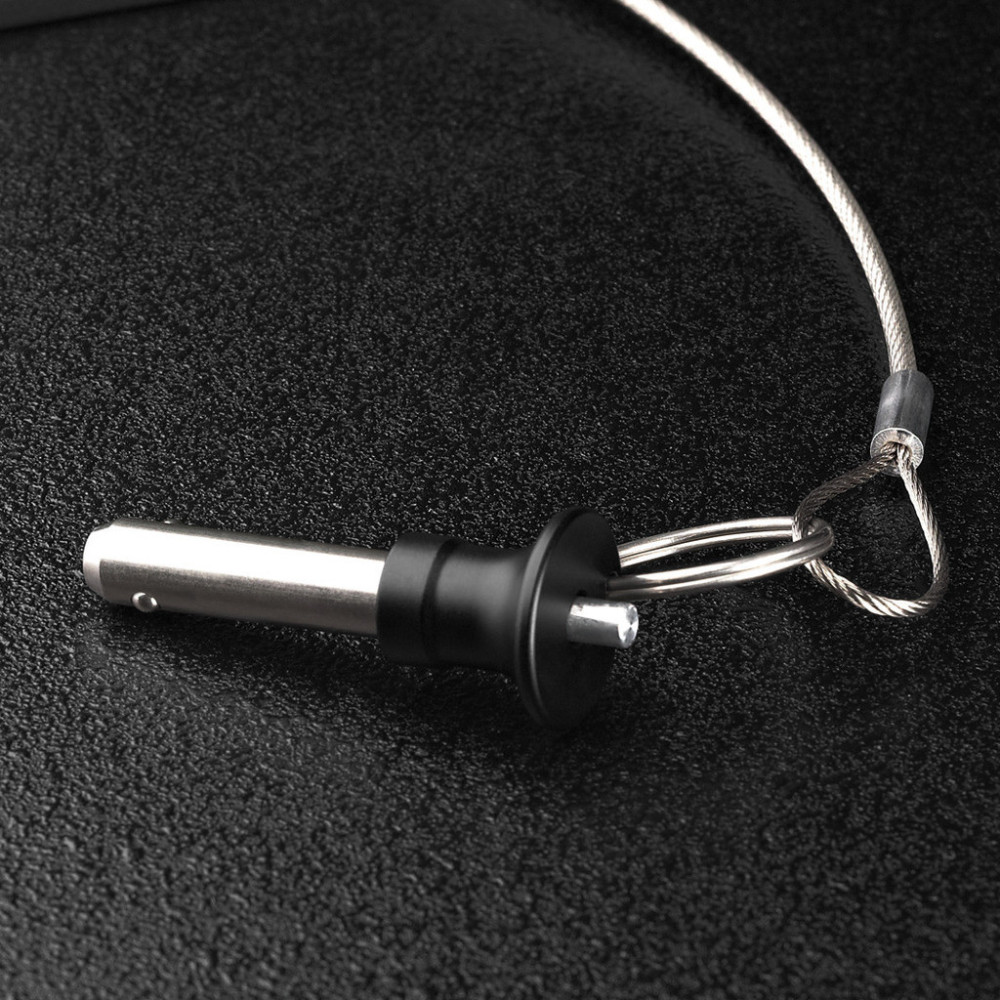

¡L-RAY/1000 ahora con pernos de liberación rápida!
Xound 01/2009
"El L-RAY/1000 ofrece un comportamiento convincente. El sistema ofrece una reproducción detallada con una distorsión mínima hasta en las frecuencias más elevadas, incluse con volúmenes altos. Un placer con una perfecte inteligibilidad. Excelente relación calidad-precio.

SOUNDCHECK 05/2008
"Características destacables en esta gama de precios. el L-RAY/1000 ofrece un sonido claro y preciso con una pequeña ayuda del controlador y nos impresiona por una remarcable reserva de nivel."

tools4music 03/2008
"Además de su apariencia discreta, el L-RAY/1000 también ofrece un sonido placentero con una buena reproducción de la voz y unos rangos de funcionamiento convincentes. Es impresionante lo que este pequeño sistema puede hacer."

Dirk Wedell, PROSOUND 04/2008
"El L-RAY de IMG Stage Line es una herramienta útil disponible a un precio favorable que funciona como usted necesite."
Información del fabricante
MONACOR INTERNATIONAL GmbH & Co KG
Konsul-Smidt-Str. 68
28217 Bremen
Alemania
info@monacor.de
Avisos de seguridad y advertencia
Este equipo recibe una tensión de red potencialmente mortal. Por lo tanto, no lo manipule nunca ni introduzca nada en las aberturas de ventilación. Existe riesgo de descarga eléctrica.

No utilice el aparato y desconecte inmediatamente el enchufe de la toma de corriente si el aparato o el cable de alimentación presentan daños visibles, si se sospecha que tiene un defecto después de una caída o algo similar, o si no funciona correctamente. Llévelo siempre a un taller especializado para su reparación.

Úselo solo en interiores y protéjalo de salpicaduras y gotas de agua, así como de altos niveles de humedad o calor (intervalo de temperatura de funcionamiento admisible: 0-40 °C).

Nunca retire el enchufe de la toma de corriente tirando del cable; sujételo siempre por la clavija.

El calor generado en el aparato debe disiparse mediante la circulación de aire. Por este motivo, no tape las aberturas de ventilación de la carcasa.

Si va a retirar definitivamente el aparato de servicio, entréguelo en un centro de reciclaje local para su eliminación respetuosa con el medio ambiente.
Especificaciones
Activo/Pasivo     activo
Método de transmisión     cable
Potencia de salida total     1.000 W
Potencia nominal (RMS)     700 W (350 W + 350 W)

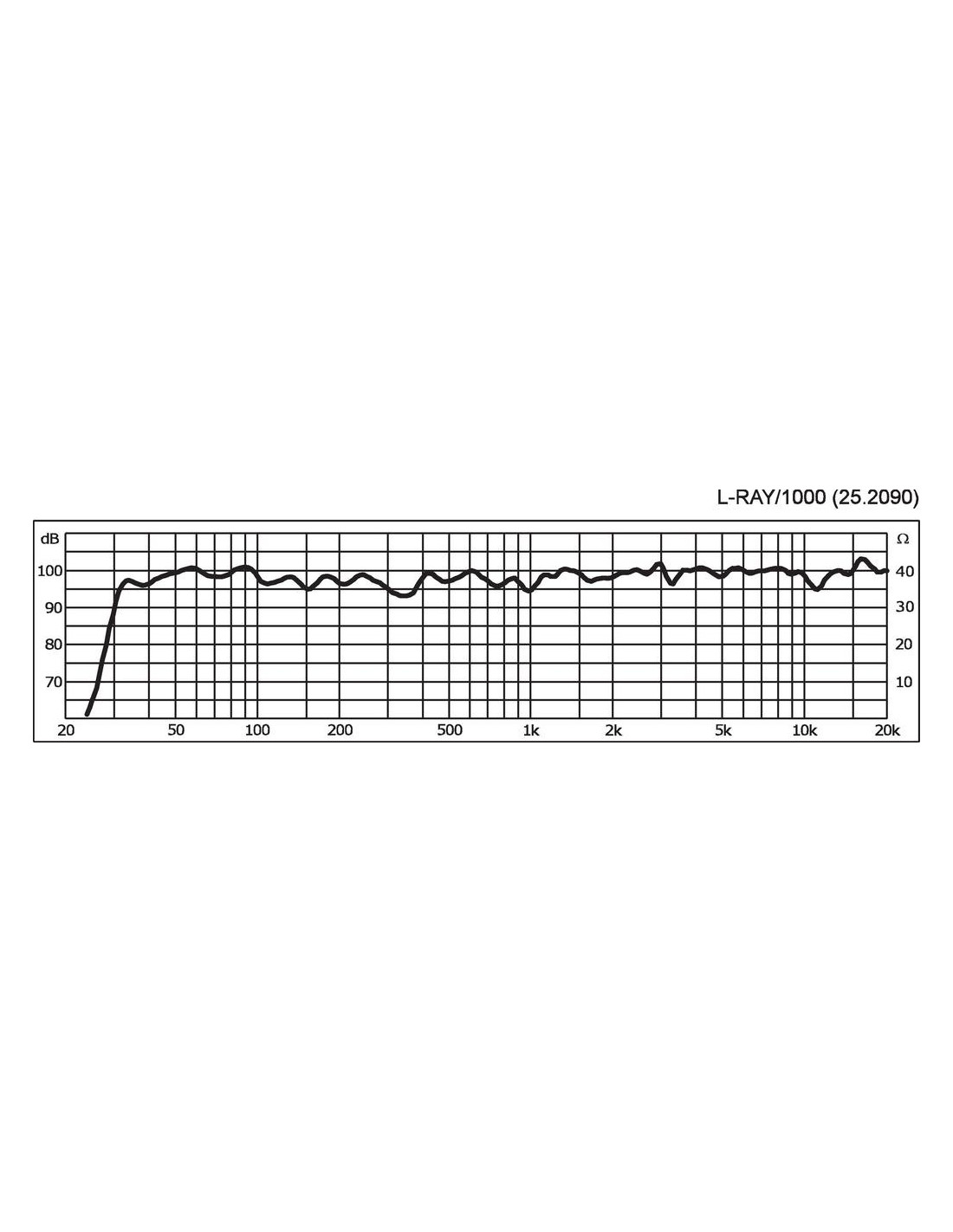

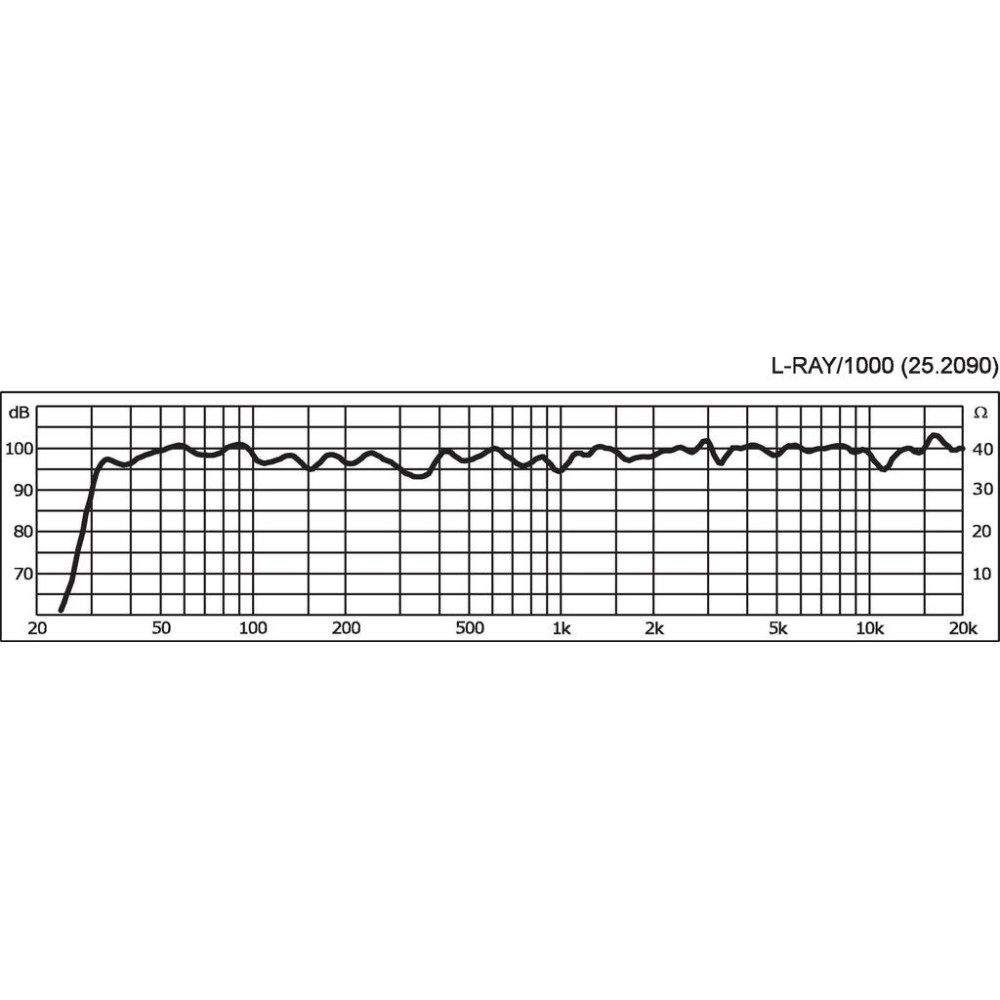

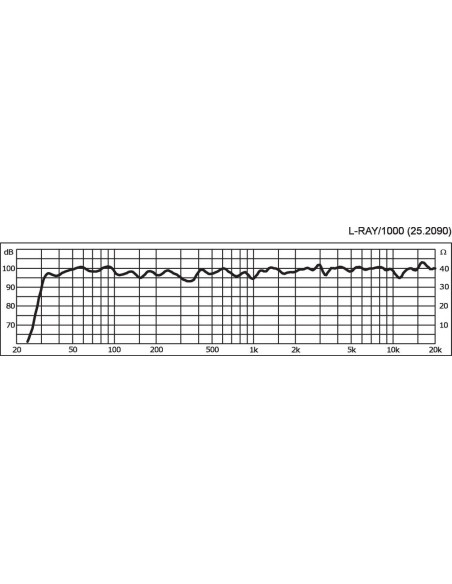

Rango de frecuencias     50-25.000 Hz
THD     < 0,1 %
Relación señal / ruido     80 dB
Señal de entrada     1-10 V/30 kΩ
Sistema     Line array compacto
Graves     2x 20 cm (8")
Altavoz de medios     8x 10 cm (4")
Agudos     4x altavoz magnetostático
Número de altavoces     14
Tamaño del altavoz     20 cm (8")
Sensibilidad     98 dB/W/m
SPL máx.     121 dB
Ángulo del haz     hor. 120°, vert. 30°-90° var.
Ángulo de radiación, horizontal     120°
Ángulo de radiación, vertical     30°-90° var.
Material de la carcasa     madera
Color     negro
Montaje     Marco de montaje
Temp. ambiente admis.     0 a 40 °C
Alimentación     ˜ 230 V/50 Hz/1.400 VA
Dimensiones     495 x 850 x 610 mm
Ancho     495 mm
Altura     850 mm
Profundidad     610 mm
Peso     47,88 kg

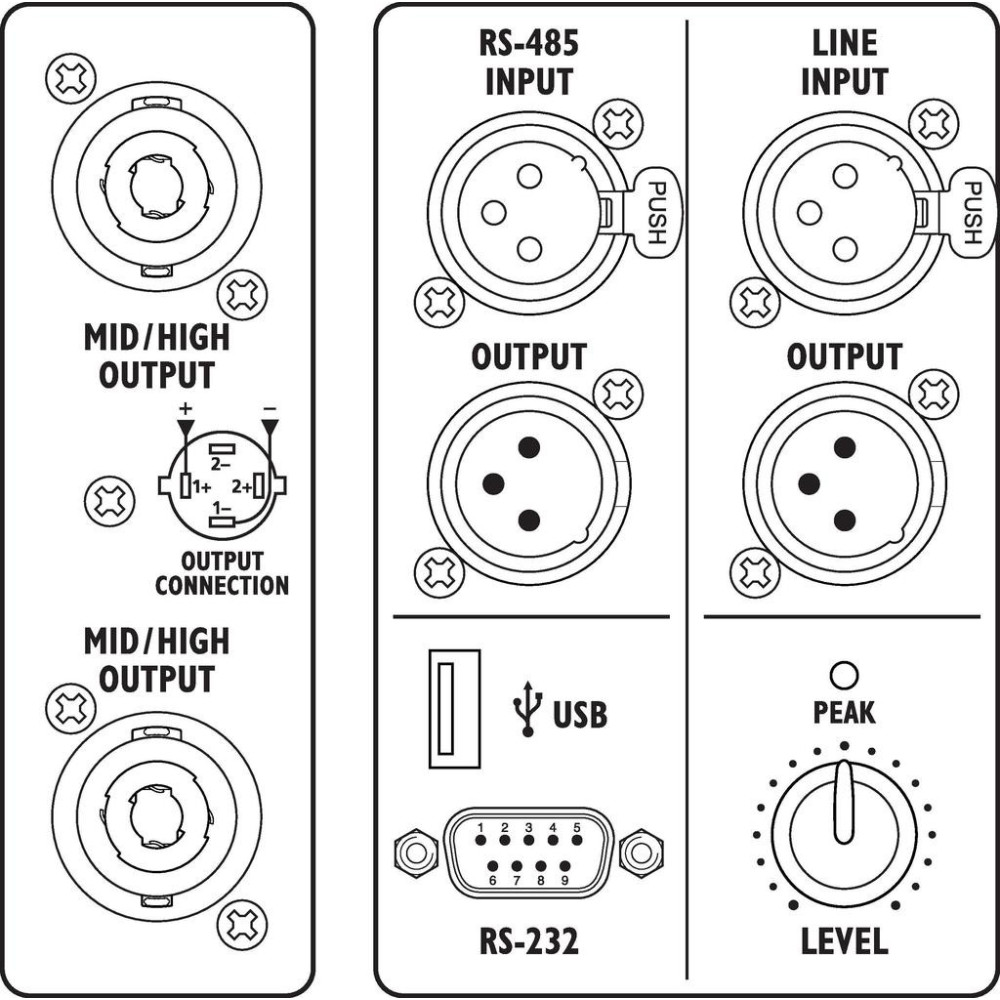

Entradas     toma XLR (línea),

NEUTRIK SPEAKON (altavoz),

PowerCon (alimentación)
Salidas     XLR par. out (línea),

SPEAKON NEUTRIK par. out (altavoz)
Otras características     interfaz para programación DSP:

USB, RS-232, RS-485 IN & OUT,

entregado con software extremadamente

fácil de usar y muy eficaz
Dimensiones del paquete (B x H x P)     0,72 x 0,64 x 0,72 m
Peso bruto     55,76 kg
Peso neto     47,88 kg
Peso neto     47,88 kg
